作為傳統粉末成型設備，雙盤摩擦壓力機在實際應用中面臨諸多工藝挑戰。本文系統梳理典型問題成因，并提供針對性改進方案，助力企業提升產品質量與生產效率。

一、成型密度不均勻問題

1. 現象特征：

• 坯體不同部位密度差＞0.3g/cm3

• 斷面可見明顯分層

2. 根本原因：

• 能量傳遞不穩定（打擊力波動±15%）

• 模沖平行度偏差（＞0.1mm/m）

• 粉末充填不均（流動性差異）

3. 解決方案：

• 加裝預壓裝置（預壓壓力5-8MPa）

• 采用多臺階模沖補償壓制梯度

• 優化粉末粒度分布（D50控制在50-80μm）

二、裂紋缺陷問題

三、尺寸精度失控

1. 典型表現：

• 高度尺寸波動＞±0.15mm

• 同軸度超差（≥0.1mm）

2. 關鍵技術改進：

• 升級液壓鎖模系統（鎖模力提高30%）

• 安裝位移傳感器（實時監控回彈量）

• 采用溫控模具（保持60±5℃）

四、設備可靠性問題

1. 常見故障：

• 摩擦帶異常磨損（壽命＜2000次）

• 主軸軸承過熱（＞85℃）

• 飛輪轉速不穩定（波動＞10%）

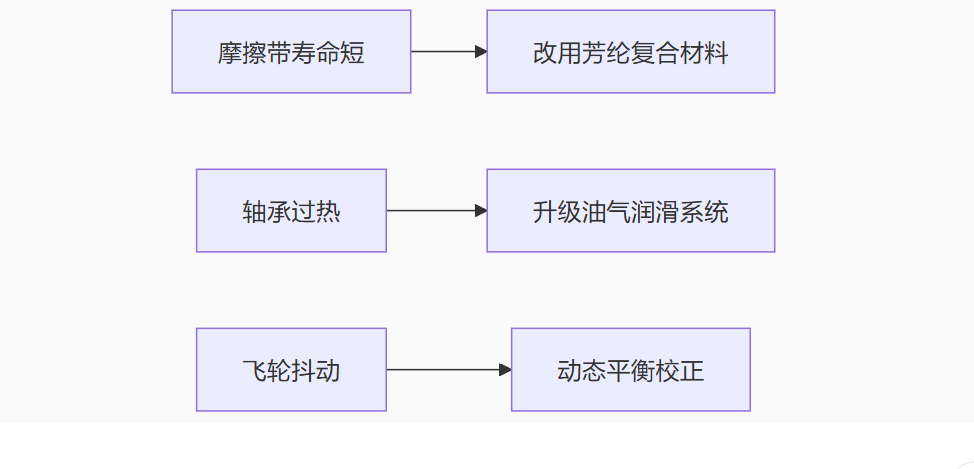

2. 維護優化方案：

五、工藝參數窗口建議

六、升級改造方向

1. 伺服化改造：

• 更換伺服驅動系統（控制精度提升至±1%）

• 加裝PLC控制系統（實現多段壓制）

2. 智能監測系統：

• 集成壓力-位移曲線分析模塊

• 開發缺陷預測算法（準確率＞90%）

結語

通過針對性優化，可使雙盤摩擦壓力機的：

• 產品合格率從82%提升至95%+

• 模具壽命延長2-3倍

• 能耗降低20-30%

建議企業建立"設備-模具-工藝"協同優化機制，必要時可考慮升級為伺服數控機型以獲得更穩定的成型質量。
